TÓPICOS AVANÇADOS DE BIOLOGIA 2 (TABB2)

Aula 10
Hoje, discutiremos sobre os elementos gráficos de um projeto.
Os elementos gráficos são muito variados. Basicamente, podemos citar os seguintes:

  • Gráficos
  • Tabelas e quadros
  • Figuras (fotografias, mapas, ilustrações, desenhos etc.)
    • Eles não são elementos obrigatórios em um projeto, mas quando estão presentes, acabam complementando informações e, também, sintetizando dados.

    Existem algumas regras para a inserção de elementos gráficos em um projeto:

    1. Todos os elementos gráficos devem ser citados, pelo menos, uma vez no texto.
    2. Os elementos gráficos devem ser, preferencialmente, colocados logo após a citação no texto, com alinhamento centralizado.
    3. A numeração dos elementos gráficos é feita em ordem crescente, por categoria. Ex.: Figura 1, Figura 2, Tabela 1, Tabela 2 etc.
    4. Todos os elementos gráficos devem ter legenda.
    5. As legendas de figuras e gráficos devem ser colocadas abaixo do elemento correspondente, com alinhamento centralizado.
    6. As legendas de quadros e tabelas devem ser colocadas acima do elemento correspondente, com alinhamento justificado.
    7. A fonte de texto de todas as legendas deve ter tamanho 10.
    A seguir, trazemos exemplos de elementos gráficos presentes em documentos publicados para que você possa observar as regras que foram estabelecidas acima. Vale lembrar que essas regras seguem a ABNT vigente.

  • Antes de apresentarmos esses exemplos, clique aqui para saber a diferença entre tabelas e quadros

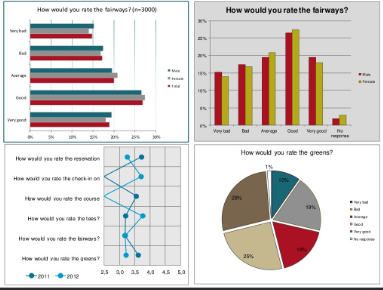

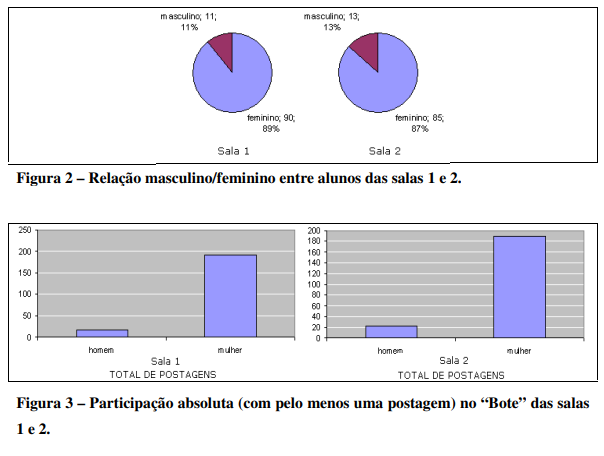

    • Exmplo de inserção de gráficos

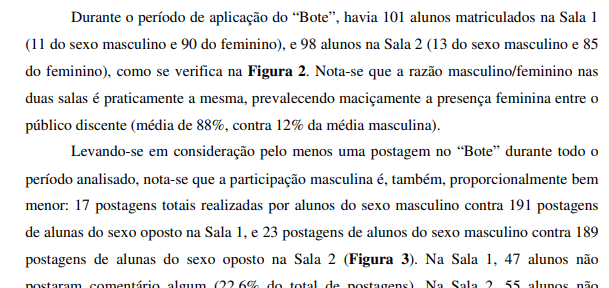

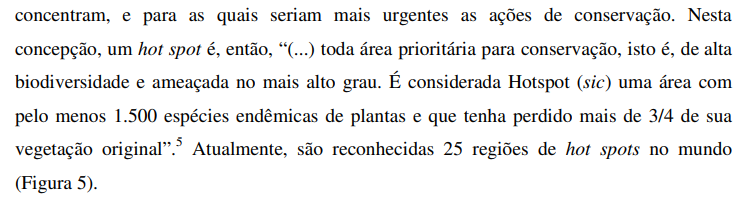

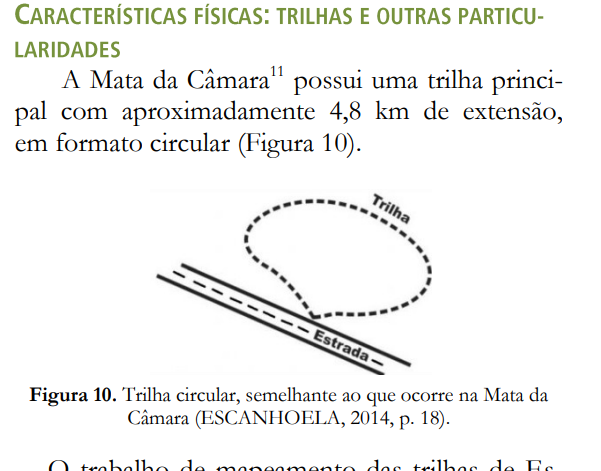

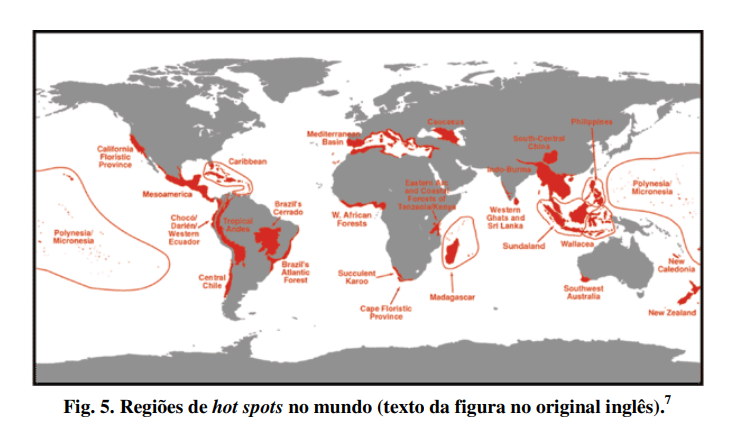

    Exemplo de inserção de imagens

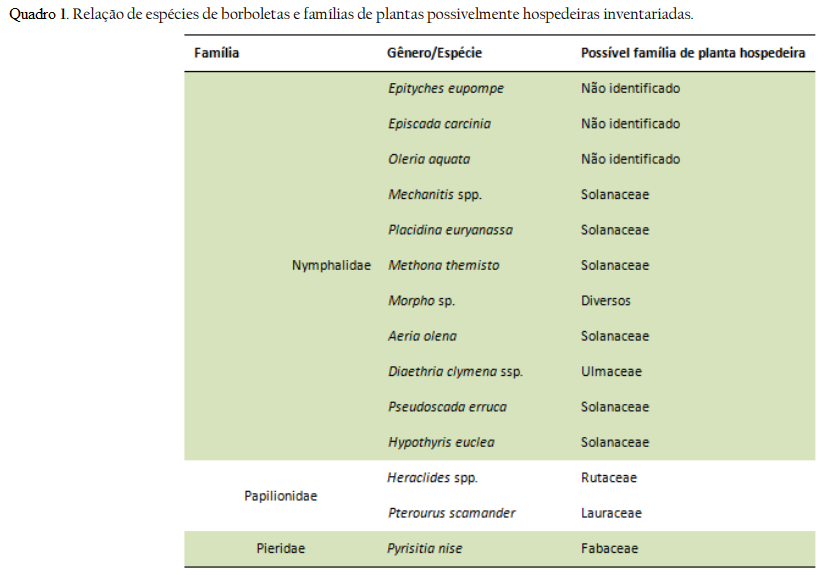

    Exemplo de inserção de tabelas e quadros
